在 Inventor 中将导入的面转换为实体

Autodesk Support

2025年2月3日

涵盖的产品和版本

问题：

  • 导入 STEP 文件后，Inventor 中显示的不是实体，而是曲面。
  • 无法将曲面转换为实体以在 Inventor 中具有内部体积。

原因：

文件 仅包含曲面，并且缺少用于创建实体的面。

解决方案：

以下是一些修复和添加面的提示，以便能够从面创建实体：

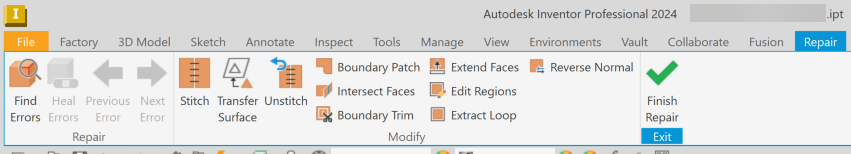

此图显示 Inventor 中的修复功能区。
“三维模型”功能区的“曲面”部分的图片。

  • 对于未显示上述步骤的零件，请检查以下内容：
  1. 在 STEP 中保存文件。
  2. 在 Inventor 中打开 STEP。
  3. 在导入的模型上单击鼠标右键，然后选择“修复模型”。
Rapair Body 关联菜单

    1. 下一个 全部取消缝合，
    2. 并使用拼接功能检查输出。
    3. 单击“确定”以在模型浏览器中查看模型中问题的列表。

产品：

Inventor Professional
