在Fusion中为自定义非线性材料定义应力 — 应变曲线

Autodesk Support

2024年4月17日

涵盖的产品和版本

问题：

您想在Fusion的仿真环境中为非线性材料定义应力 — 应变曲线。如果您有来自MatWeb等网站的应力 — 应变数据，则可以导入此数据。

解决方案：

在仿真环境中创建新的非线性材料并为其定义应力 — 应变曲线：
  1. 在“仿真”环境的工具栏中，单击“材料” — >“管理物理材料”
管理材料特性
  1. 选择要用作非线性材料基础的材料，然后单击“复制到收藏夹”和“编辑”按钮。该对话框将展开，并在右侧的框架中显示特性。

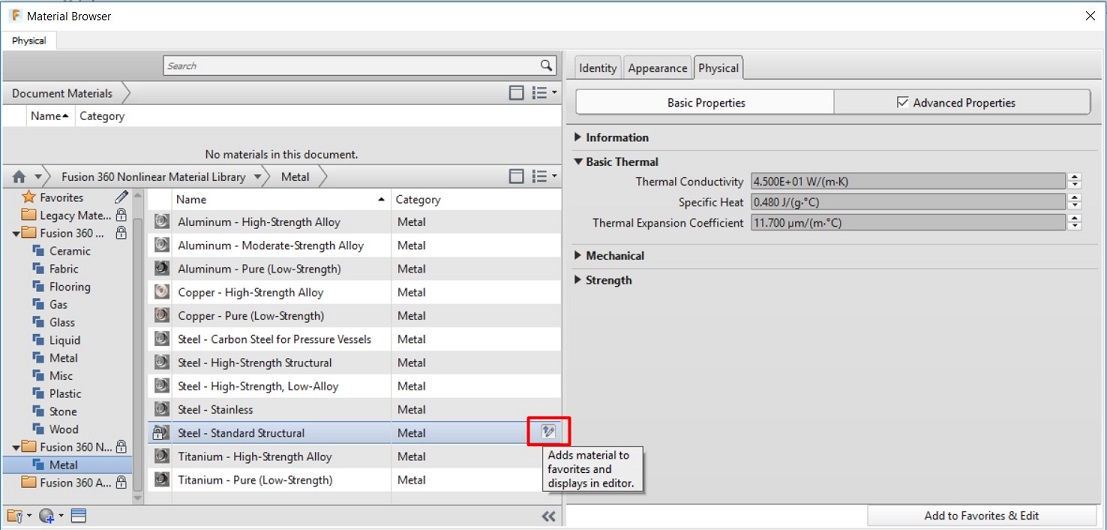

​将材料添加到收藏夹

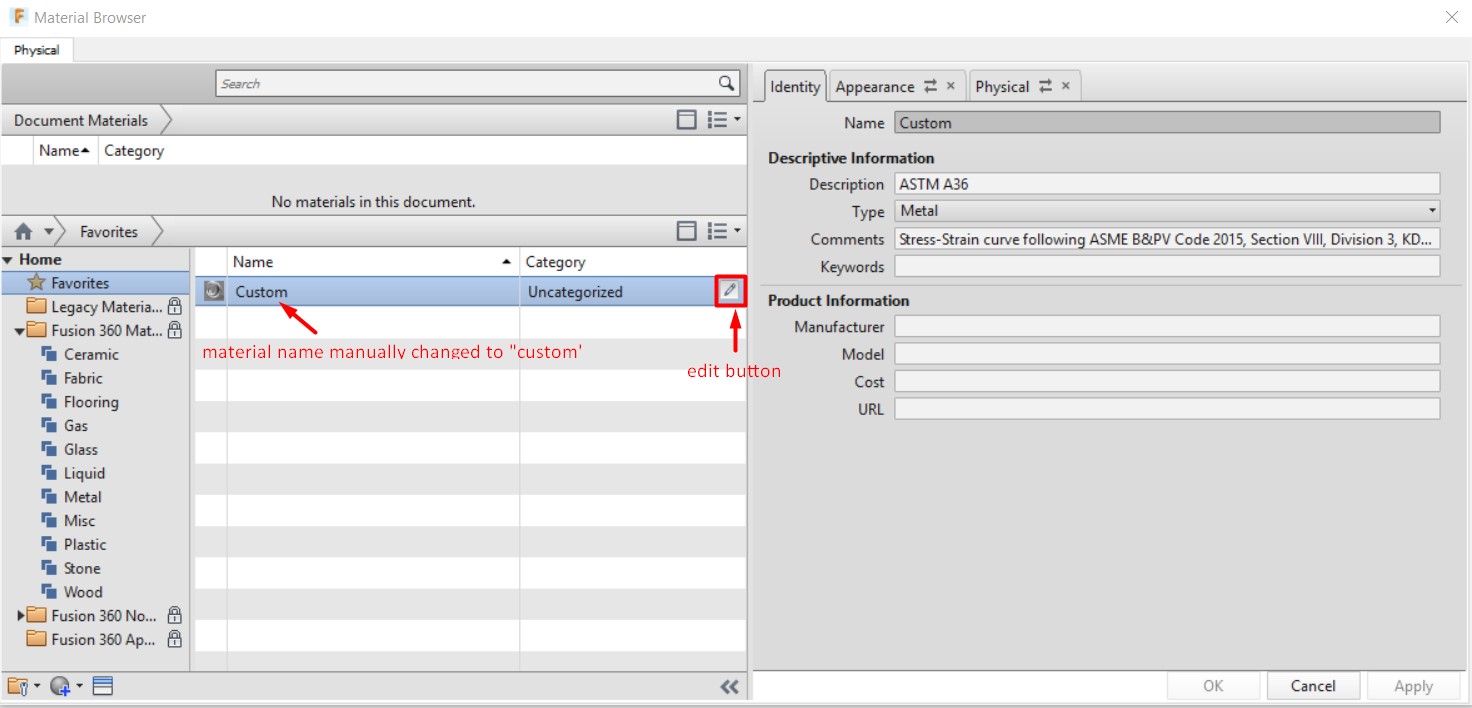

编辑自定义材料
  1. 切换到“物理特性”选项卡，然后激活“高级特性”复选框。
  2. 单击“高级特性”选项卡以显示其他设置。（请注意，不要再次单击该复选框，否则高级特性模式将被停用。）

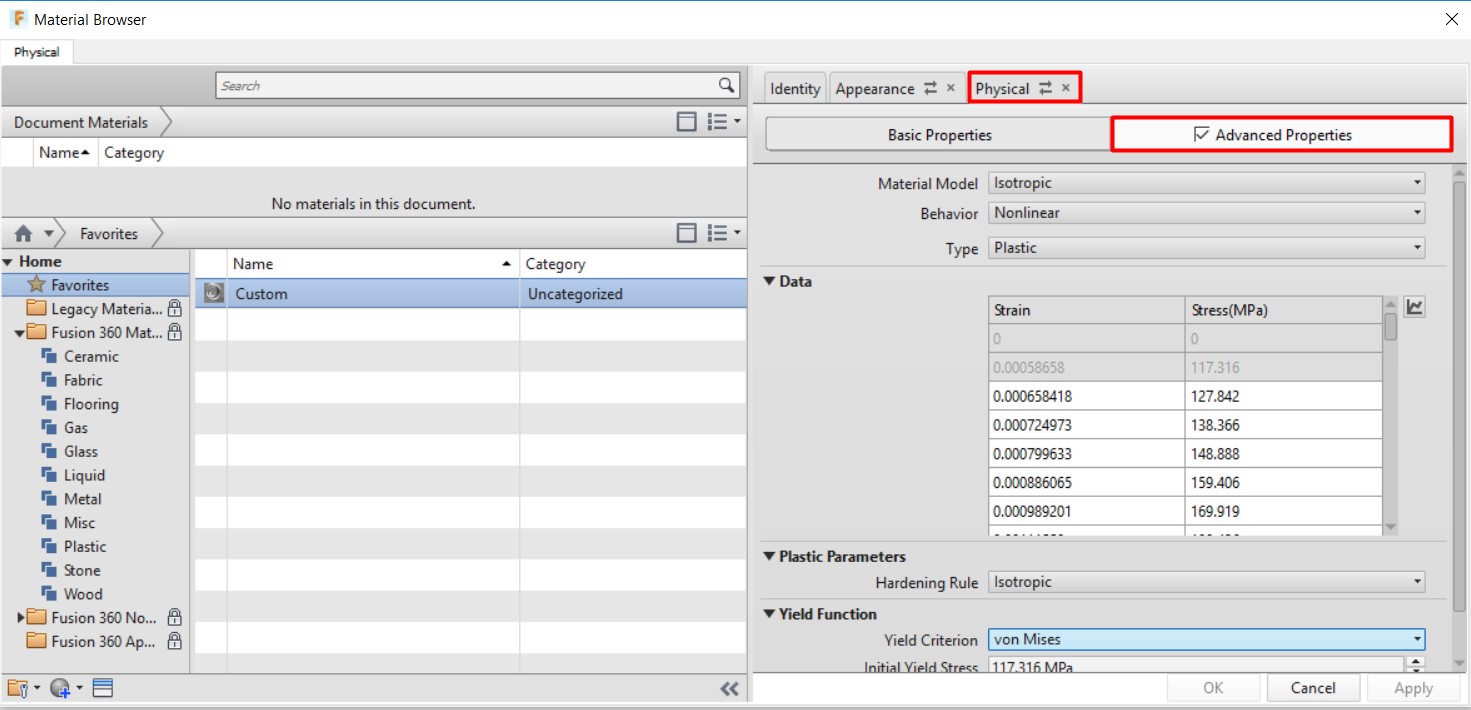

编辑高级特性
  1. 在“行为”下拉列表中，选择“非线性”。
  2. 通过左键双击表格的每个单元并输入值，或者单击“显示图”图标或曲线的高级定义，手动重定义应力 — 应变曲线。

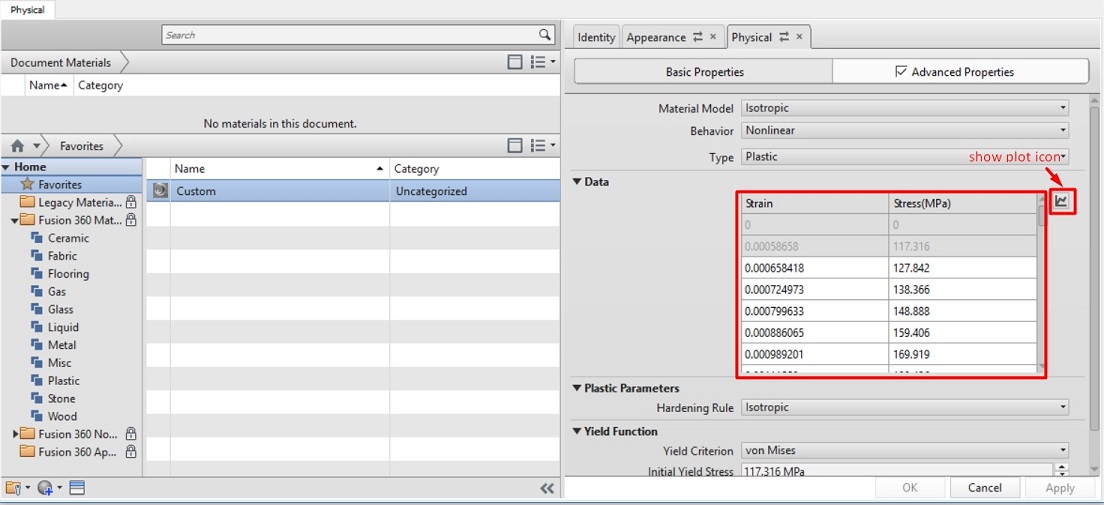

定义应力 — 应变曲线步骤1
  1. 通过以下方法之一定义应力 — 应变曲线：
  2. 通过在显示中双击来添加数据点，并更改单元中的值。通过在显示中拖动标记或编辑表中的编号来调整数据点。
  3. 从XML或CSV文件导入现有应力 — 应变曲线。

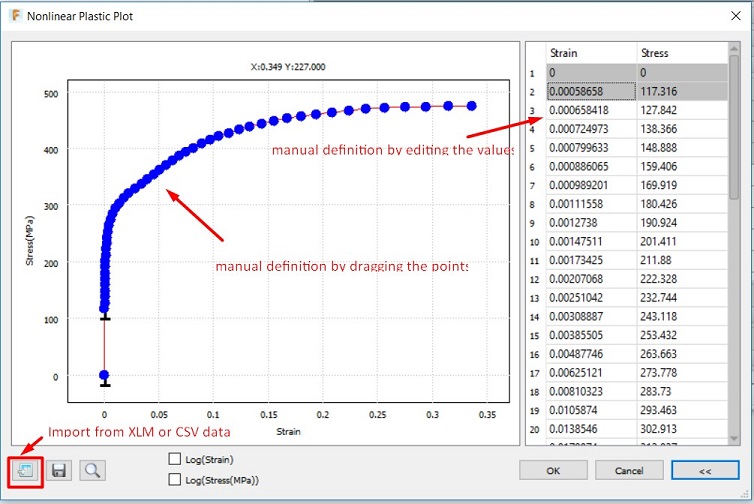

定义应力 — 应变曲线步2

目前，无法从MatWeb数据库导入材料。可以从XML或CSV文件（请参见上文）导入自定义材料的应变 — 应力曲线。


产品：

Fusion;
