在放置 Inventor 资源中心零件时显示“设置螺纹数据时出现问题”

Autodesk Support

2024年12月4日

涵盖的产品和版本

问题：

放置带螺纹的 Inventor 资源中心零件时，此零件中的螺纹错误，并显示以下消息：

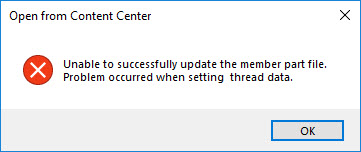

从资源中心打开。

无法成功更新成员零件文件。
设置线程数据时出现问题。

从资源中心打开

原因：

  • 资源中心族中的螺纹规格与 Design Data 中使用的Thread.xls不匹配。
  • 族表的“规格”（THREADDESC） 列中的字母“x”未被正确识别（可能是旧的 Excel 数据），并且资源中心族与使用的Thread.xls之间也不匹配

解决方案：

使用以下方法之一：

  • 比较资源中心族表中的值并Thread.xls：
  1. 转到 资源中心编辑器。
  2. 更正受影响的资源中心族，然后查看列“THREADDESC”。表达式的结果必须与 Thread.xls 中的值匹配。
资源中心编辑器 - 族树
此表达式的标准值为 ： “M” & {THREADDIA} & “x” & {PTC}

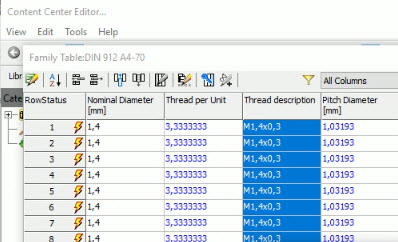

资源中心中的螺纹描述
家系
  1. 打开位于 Design Data 文件夹中的 Thread.xls 文件。（确保您查看的是所使用的 Deign Data 文件夹。

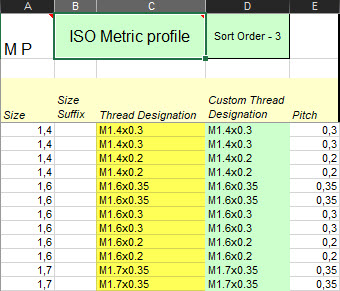

螺纹 XLS 文件
  1. 比较 Thread.xls 族和资源中心族中的数据。
  • 检查带有“规格”的列中的“x”字母（例如，THREADDESC 列）：
  1. 打开族表。
  2. 使用电子表格进行编辑。
  3. 突出显示并复制“x”字母。
  4. 打开位于 Design Data 文件夹中的 Thread.xls 文件。
  5. 选择“查找”选项。
  6. 越过步骤 3 中的“x”字母以查找不正确的值。
  7. 如果没有突出显示任何单元，则表示族表中的值不正确。
  8. 将上述问题更正回族表。
  9. 再次使用电子表格对其进行编辑。
  10. 再次使用“查找和替换”将不正确的“x”替换为正确的“x”（x 字母应以小写形式键入）。

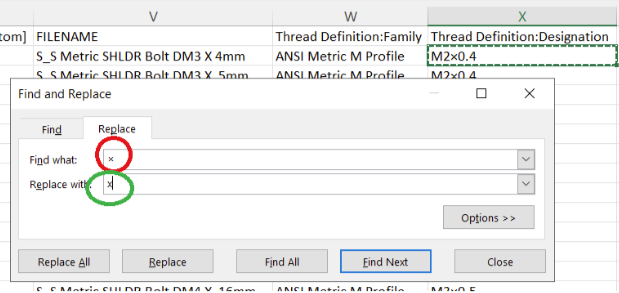

Excel 中的替换选项
