问题：

Inventor 零件中的两个实体特征。IPT 文件需要减去： 一个从另一个中减去。
如何在 Inventor 中使用布尔运算从模具中切割出零件的形状，并在模具中生成与零件形状相同的型腔？
Inventor 零件中的两个实体

解决方案：

尝试使用“合并”功能：

  1. 确保您有一个包含 2 个实体的零件（若要了解有关此方法的详细信息，请参见如何在 Inventor 中使用多实体零件）。
  2. 选择 基础模型实体（需要从中减去的模型）。
  3. 选择工具体 - 需要从基础模型中减去的实体。

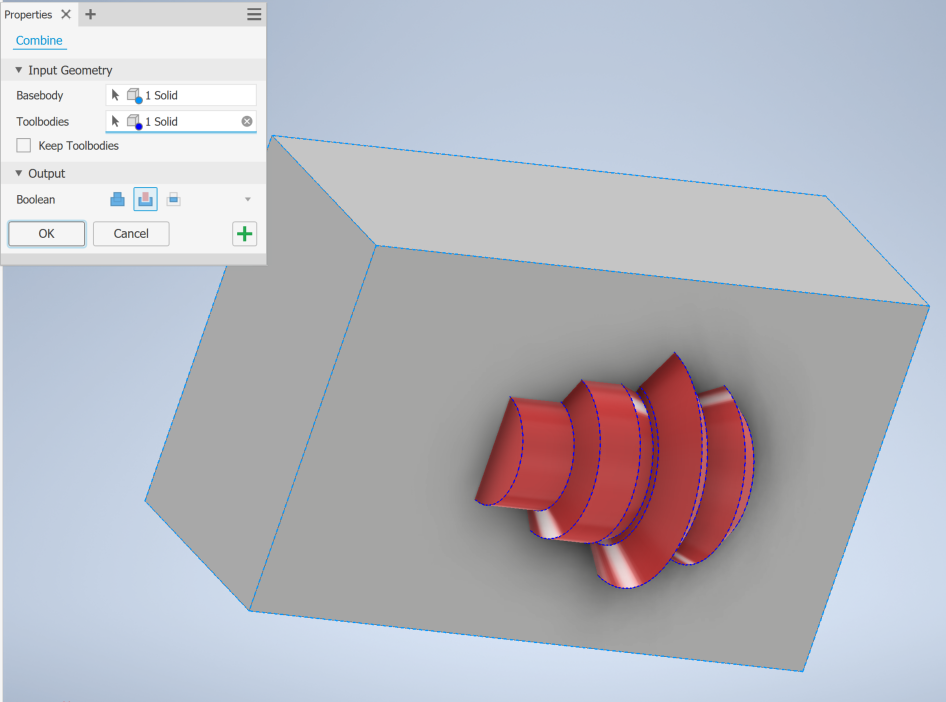

零件中需要减去的组合特征的特性
  1. 选择减法选项。
  2. 按下 '确定'

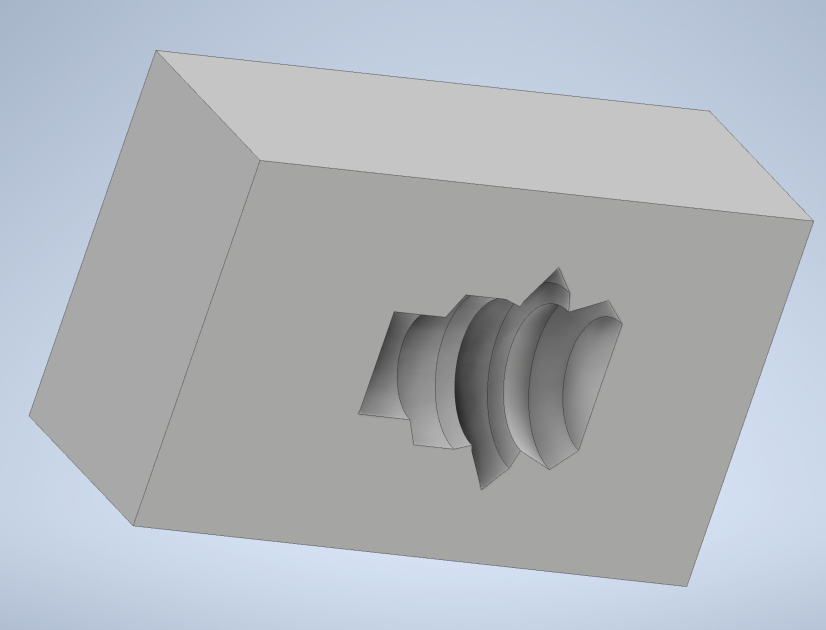

Inventor 零件中另一个实体的实体的递减形状结果
