问题：

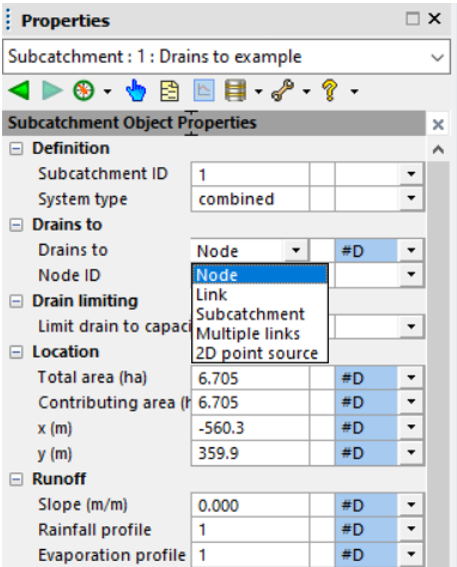

在网络中，子汇流通常会排入节点以进行建模表示。用户还可以使用其他选项，允许更复杂的表示，如子汇流属性的屏幕截图所示。

解决方案：

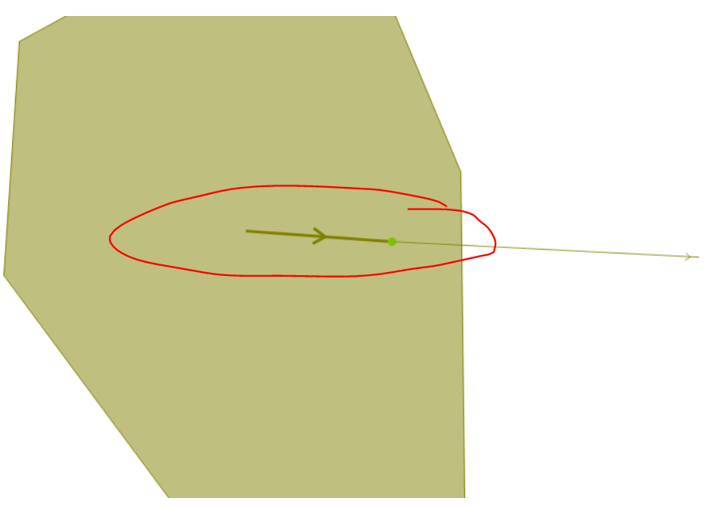

Node： – 将子汇流设置为排水到节点作为默认选项。当子汇流排入一个节点时，所有贡献都会分配给相关节点。这包括干燥天气和潮湿天气流量。节点将填充在“节点 ID”字段中。输入节点后，将在地图上子汇流的坐标与节点之间的排水箭头指示此链接。

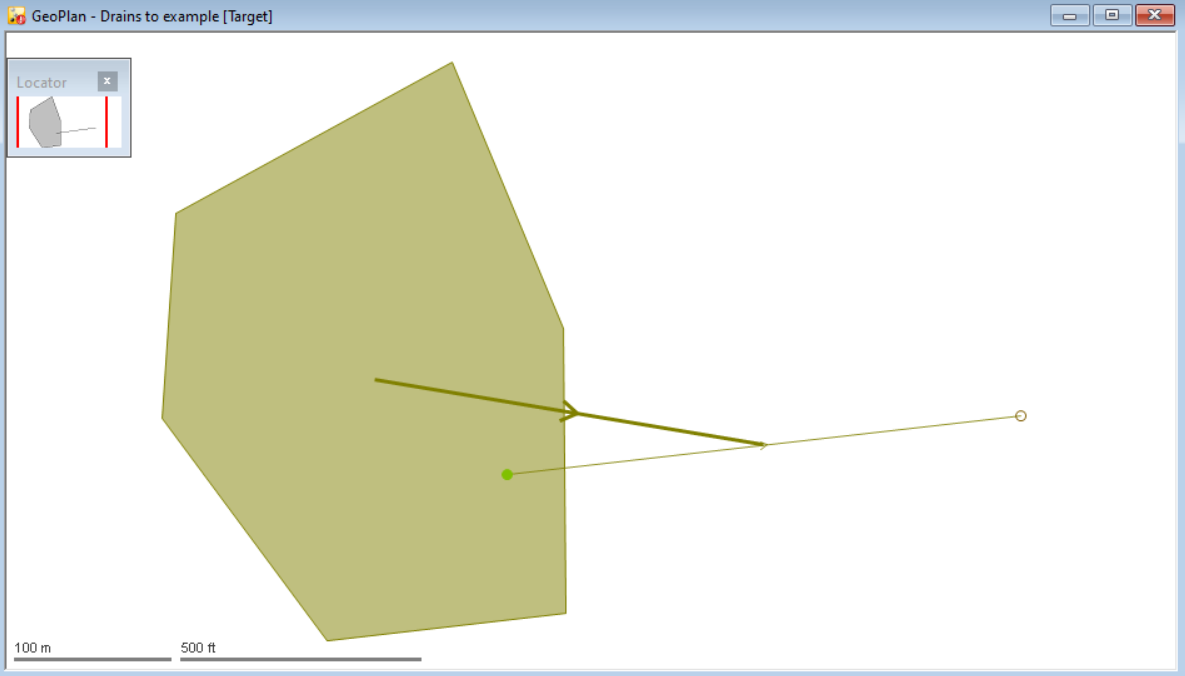

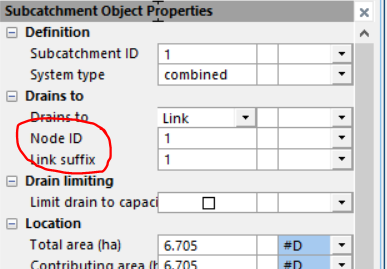

链接：可以将子汇流设置为排到链接而不是节点，完成此作后，将启用额外的字段，如特性网格中所示。第一个字段是链接上游节点 ID，第二个字段是链接后缀，因为可以有多个具有相同上游节点 ID 的链路。子汇流中的排水箭头也将指定给连接而不是节点。

流动的分布取决于分配给模型的“模拟参数”，即“流入是横向的”选项。此字段的值会影响模拟引擎按照连接的“流入”字段的定义处理流入的方式。对于新模型，Autodesk 建议选中此字段。但是，如果要重现版本 6.5 之前的模拟引擎的行为，则不要选中此字段。

  • 如果选中此字段，引擎会将这些流横向应用于链路。
  • 如果未选中此字段，则引擎将这些流应用于链路末尾具有最高反转级别的节点。如果反转级别相等，则流将指定给上游节点。

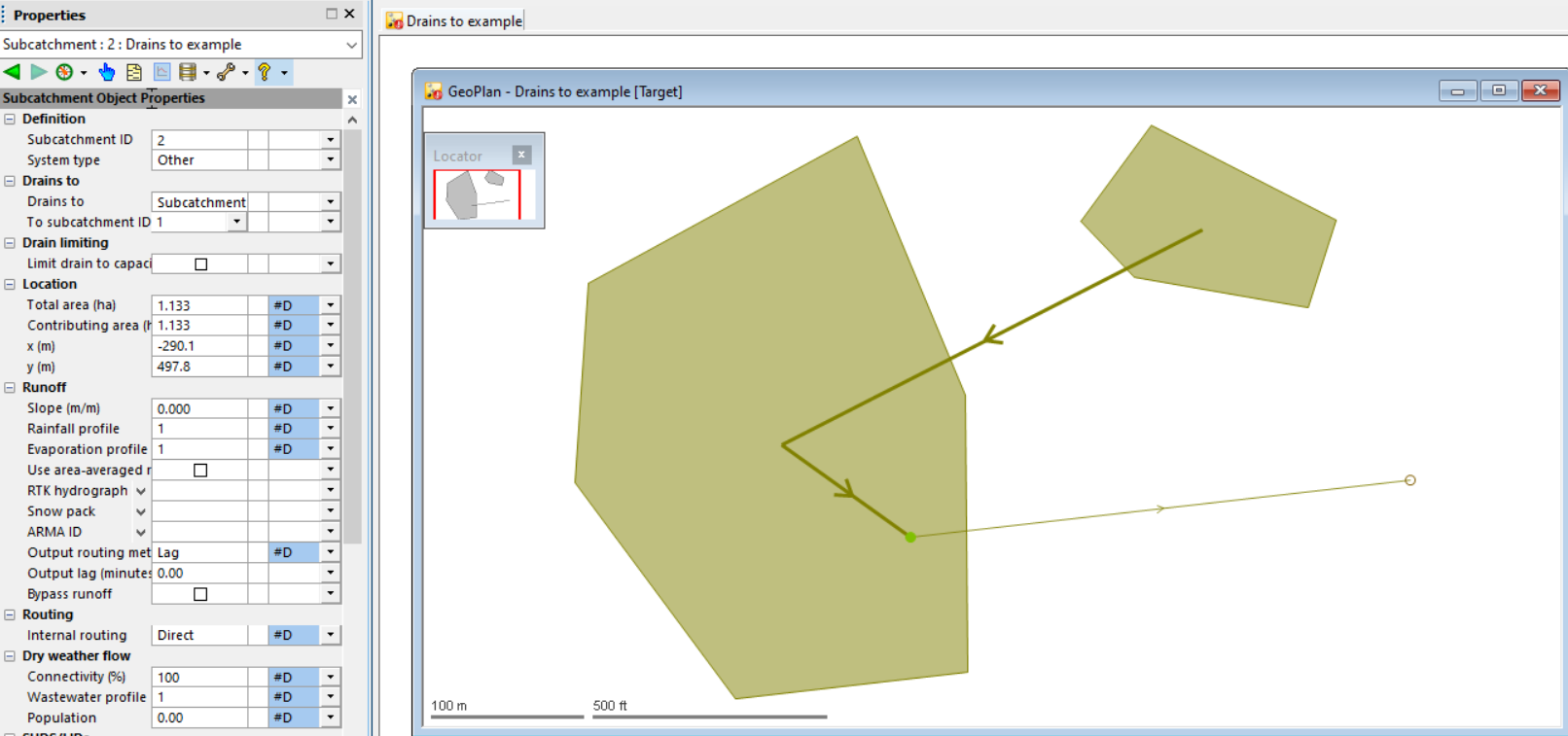

子汇流 - 选择此选项后，可以将给定子汇流的径流分配给其他子汇流并通过此子汇流进行路由。此选项可用于允许串联应用多个路由或径流体积模型以及 SUDS。来自上游子汇流的流量的应用由“旁路径流”字段控制。当“排水到”字段设置为“子汇流”时，此选项将启用。

选中框中表示从排水到另一个子汇流的子汇流的出水量将添加到排水到目标子汇流的总出流量中。如果取消选择此选项，则流出量将作为额外输入应用到目标子汇流的径流面。

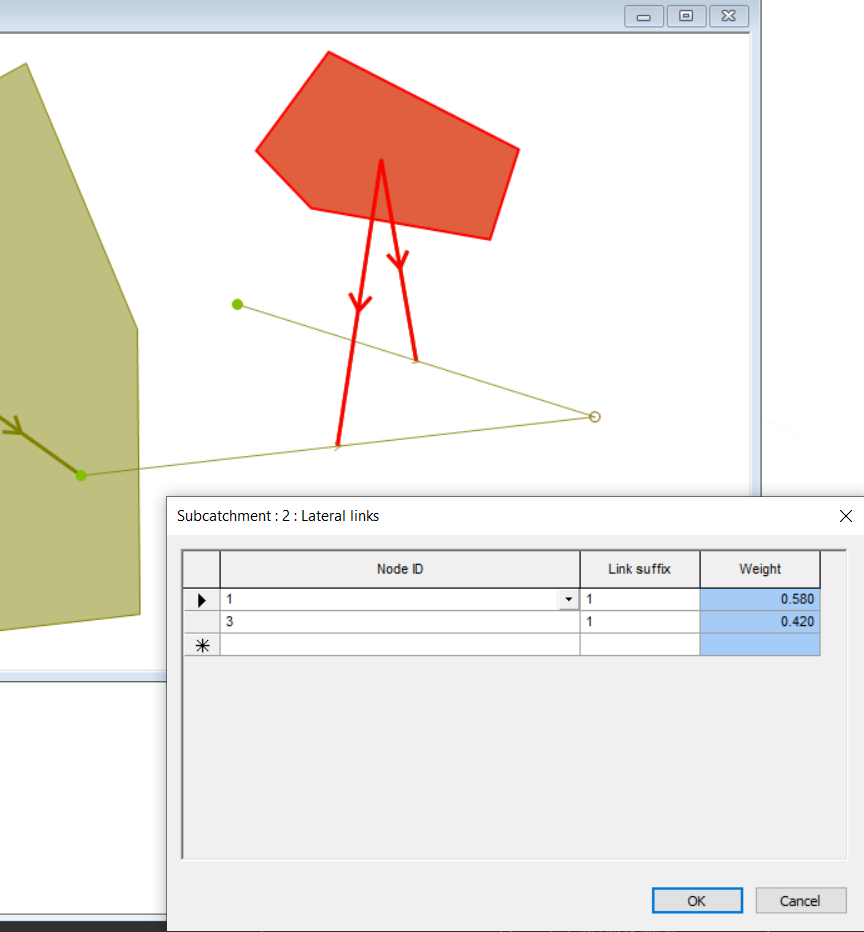

多个连接 - 使用此选项时，用户能够将子汇流中的现有水流跨多个连接拆分，例如排水沟排水区域。还可以指示流量比例。默认情况下，链接的长度用于对流进行加权。

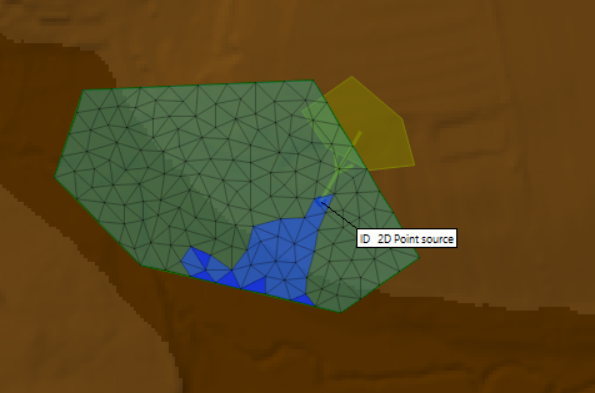

二维点源 - 此选项用于将子汇流的流直接连接到二维点源对象。以这种方式指定时，流可以应用于网格，而无需先影响到 1D 系统。这可让用户缩小其 2D 域的范围。
