轴网不显示在 Revit 模型视图中

Autodesk Support

2025年5月2日

涵盖的产品和版本

问题：

Revit 意外地未在视图中显示某些轴网。
如何在 Revit 视图中查找缺少的轴网？

原因：

此问题可能与多种原因有关，例如：
  • 视图的可见性设置
  • 网格的三维范围与视图不相交
  • 工作集
  • 几何体
  • 范围 框

解决方案：

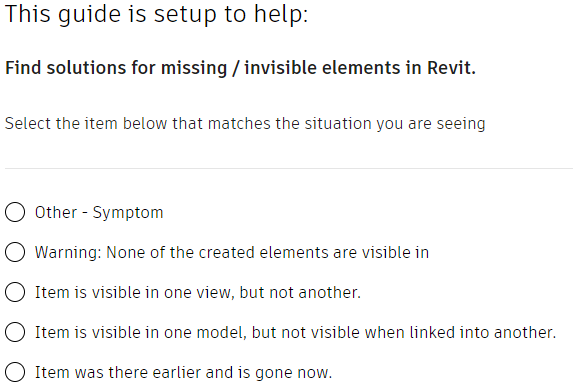

可见性故障排除指南

使用以下可见性疑难解答指南查找图元未显示的原因：

帮助查找 Revit 中缺少/不可见图元的解决方案的指南


手动疑难解答

以下是缺少网格线时要检查的项目的一些提示：

“栅格”类别是否已启用？

  • 检查视图中的 “可见性/图形”，并确保 “轴网注释类别” 处于打开状态。
Revit 中可见性/图形替换的图像

轴网是否在视图中处于隐藏状态？

要查看这是否是问题所在，请打开“Reveal Hidden Elements”工具。如果缺少的栅格可见，请选择它们，单击鼠标右键，然后选择“在视图中取消隐藏”（Unhide in View）。

在 Revit 的“视图”工具中取消隐藏图像

您的轴网工作集是否在项目中处于打开状态？

  • 要进行检查，请单击“协作”选项卡中的“工作集”图标 或窗口底部的状态栏。确认网格所在的哪个工作集在“已打开”列中显示是 。

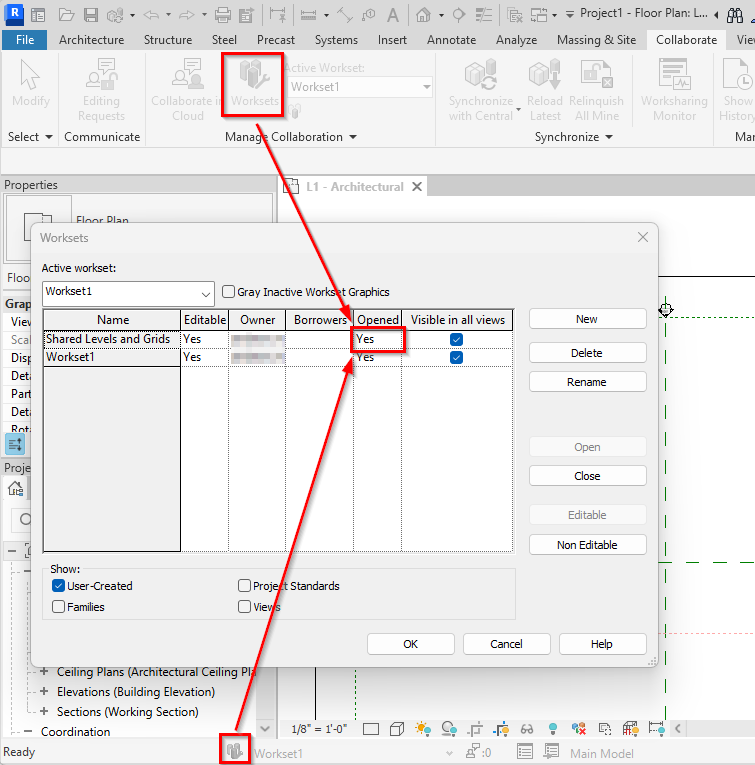

  Revit 中的“工作集”对话框的图像

是否在视图中打开了轴网工作集？

检查“可见性/图形”中的“工作集”选项卡，以查看视图中是否启用了轴网工作集。

Revit 中工作集的可见性/图形替代的图像

网格的范围是否与相关视图相交？

  • 如果基准平面（例如栅格）不与视图的平面相交，则这些基准平面在视图中不可见。尝试转到网格可见的视图，在网格处单击鼠标右键，然后选择“最大化三维范围”。
  • 查看它是否显示在相关视图中。一个好的一般规则是在布置网格之前设置主要级别。这将强制网格的显示在所有标高上显示。
  • 创建新的剖面视图或立面视图以检查轴网的垂直范围。如果其中任何轴网不与相关视图被剪切的水平面相交，则延伸轴网的端点以与该平面相交，以便它们在该视图中可见。

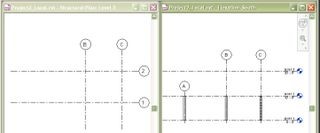

Revit 中平面视图和剖面视图中与标高不相交的轴网图像

缺少的轴网是否与项目中的范围框相关联？

  • 视图可能有一个位于定义的范围框之外的剖切平面，网格线与该框相关联。如果是这样，网格将不会显示在视图中。
  • 另外：要允许在主体模型中显示链接轴线（这些轴线与链接模型中的范围框相关联），关联范围框的底部下部不能高于链接模型的最低模型标高。产品增强的相关愿望：修复问题：链接中的网格（指定了范围框）应显示在平面视图中。
  • 可将轴网指定给位于该视图范围中的其他范围框，或者可拉伸当前范围框以达到该视图范围。
  • 有关此主题的详细信息，请参见“Revit帮助”中的“将范围框应用于基准”。

网格是否垂直于视图？

轴网必须垂直于要显示的视图。如果立面和网格线未在垂直角度相交，则网格将不会显示在立面中。

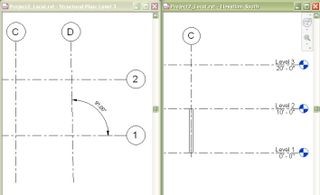

Revit 中平面视图和剖面视图中的非垂直栅格的图像

网格线是否弯曲？

  • 弧形网格线显示在圆弧中心相交并垂直于剖面线的位置。

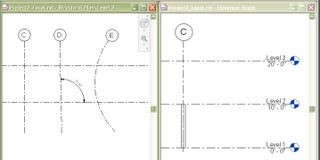

Revit 平面视图和剖面视图中弧形网格线的图像



产品：

Revit 产品系列
